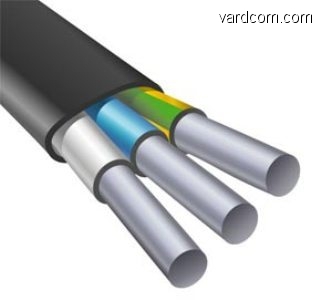

Благодаря своей невысокой стоимости и хорошему качеству кабель АВВГ пользуется заслуженной популярностью при электромонтажных работах на производстве и в быту. Кабели АВВГ предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.

Марка кабеля АВВГ расшифровывается следующим образом:

А – алюминиевые жилы,

В – изоляция токоведущих жил представлена ПВХ оболочкой,

В – внешняя оболочка также из ПВХ ПВХ,

Г – дополнительная защита электрокабеля отсутствует (голый).

Иногда в маркировке силового кабеля АВВГ может присутствовать приставка «Т» или «П». Например, в маркировке АВВГ-П-0,66 2х2,5 «П» обозначает, что электрокабель плоский. «Т» дает понять, что проводник изготовлен в тропическом исполнении (не боится плесени).

Токопроводящая жила кабеля АВВГ изготавливается из мягкой медной проволоки. Для сечений 16 мм2 и 25 мм2 жила много проволочная. Кабель ВВГнг имеет оболочку из ПВХ пластиката пониженной горючести. В кабеле отсутствует защитный покров.

После букв, согласно стандартной маркировке кабелей, идут цифры. К примеру: АВВГ-0,66 4х6, АВВГ-0,66 4х10, АВВГ-0,66 4х16, АВВГ-0,66 4х25. Первая цифра – рабочее напряжение, которое может быть указано в кВ (0,66) или в Вольтах (660). После напряжения указывают количество жил и их поперечное сечение.

Что касается цветовой маркировки изоляции, то она соответствует ГОСТ: ноль – синий, заземление – желто-зеленого цвета. Для того, чтобы внешняя оболочка без проблем отделялась от внутренней изоляции, между ними может быть проложена лавсановая лента.

Основные параметры силовых кабелей АВВГ

Вид климатического исполнения кабелей по ГОСТ 15150-69

УХЛ и Т, категории размещения 1 и 5

Диапазон температур эксплуатации

от -50°С до +50°С

Относительная влажность воздуха при температуре до +35°С

до 98%

Длительно допустимая температура нагрева жил кабелей при эксплуатации

+70°С

Строительная длина кабелей для  номинальных сечений основных жил

устанавливается при заказе

Прокладка и монтаж кабелей без предварительного подогрева

не ниже -15°С

Минимальный радиус изгиба при прокладке:

  • кабелей одножильных
  • кабелей многожильных



  • 10 наружных диаметров
  • 7,5 наружных диаметров

Гарантийный срок эксплуатации

5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления

Срок службы

30 лет

Кабель АВВГ может использоваться в следующих электромонтажных работах:

  • прокладка воздушной литии элетропередач,
  • прокладка сети по кабельным эстакадам, мостам и даже в блоках,
  • электромонтаж в частично затопленных, сырых и сухих помещениях,
  • монтаж проводки во взрывоопасных и пожароопасных помещениях.

При прокладке такого кабеля в земле, однако, стоит учитывать, что он не бронированный, поэтому при механических повреждениях быстро выйдет из строя. А при групповой прокладке таких кабелей обязательно применение средств огнезащиты.



Менеджеры компании "ЦветМетСнаб" отлично знают номенклатуру, остатки на складе и назначении каждого кабеля, поэтому быстро подберут нужную Вам продукцию в соответствии с ТЗ. Заказ и консультацию можно осуществить по телефону (391) 219-33-88.
